KDZ3114礦井分布式震波勘探儀解析軟件是華虹公司為深入解析礦井分布式震波勘探儀采集的數據而研發的軟件系統。用戶通過對工作面透射及巷道反射地震數據進行處理，可以分析回采工作面的內部構造及巷道周圍地質構造，為煤礦工作面巷道合理布置、巷道安全掘進、工作面安全高效回采等提供有效的技術指導。

　　主要功能：

　　1) 數據處理：

　　? 數據讀?。褐饕◤膬x器讀取數據，單個或多個原始文件的讀取，以及數據的添加等。(儀器管理、新建、打開、組合、添加等功能)。

　　? 數據修改：主要包括數據編輯、坐標設置、參數設置、采樣信號值修改等。

　　? 震波預處理：切除(振幅歸零)，多分量記錄旋轉，帶通濾波，極化濾波，振幅恢復，道間平衡，道內平衡，波場分離，零漂校正等

　　? 數據計算：主要包括包絡計算、透射波重建速度分布計算、克里格計算等。

　　? 數據保存：主要包括一些解析數據、圖片等另存為操作。

　　? 數據管理：主要負責解析數據的管理調用，如數據導出、數據還原、文本導出等。

　　2) 數據解析：

　　? 圖形解析：包括震波曲線圖、射線分布圖的解析操作。

　　? 數據分析：包括頻散分析、頻譜分析、時頻分析、速度分析、極化分析等操作。

　　? 成像解析：速度剖面成像、動力學參數成像、ELS(橢圓延遲求和偏移成像)、相對透射系數成像圖、包絡疊加的時間剖面。

　　3) 其他：包括菜單工具欄、風格設置、工程列表、屬性列表、幫助信息等。

　　適用范圍：

　　適用于震波CT探測、礦井地震探測的信號處理。

　　軟件截圖：

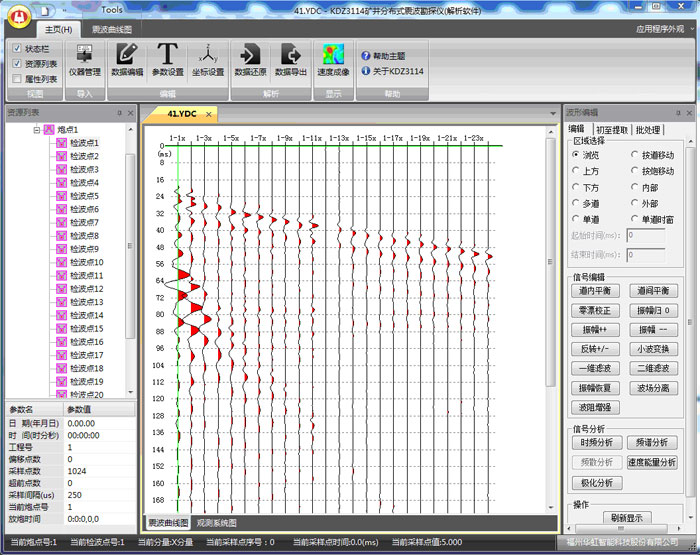

　　圖1：軟件整體界面

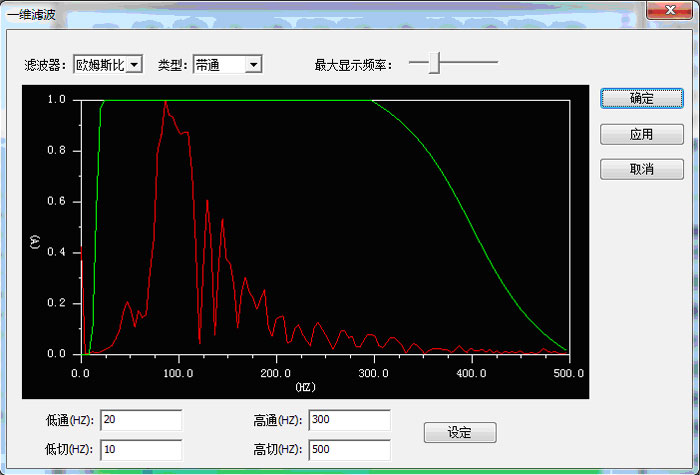

　　圖2：一維濾波界面

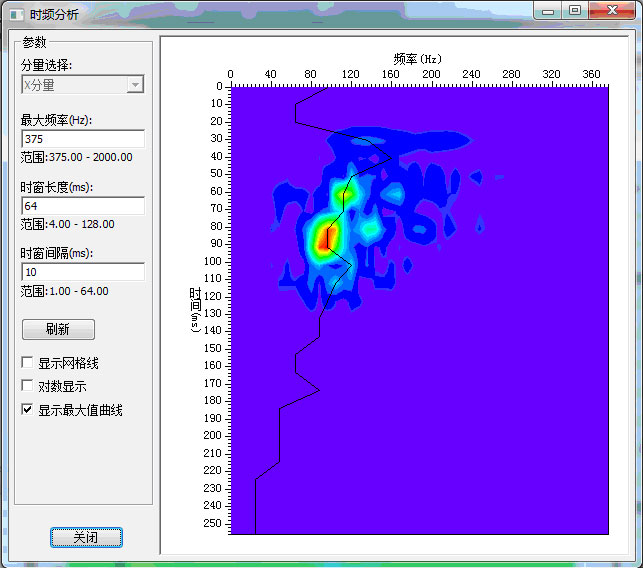

　　圖3：時頻分析結果圖(時頻譜)

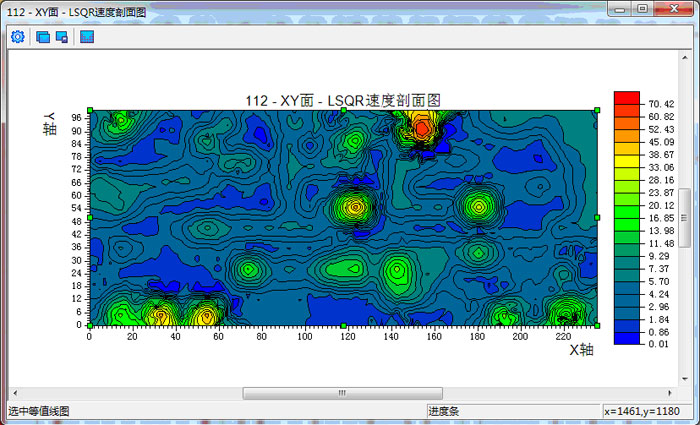

　　圖4：透射速度剖面
